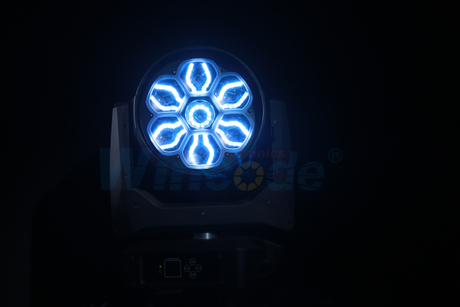

En Wincode Optronics construimos el Phantom Aura 760XP en torno a una pieza clave: una nueva lente PMMA de una sola pieza.
Esta lente es mucho más grande y gruesa que la mayoría de las ópticas de iluminación de escenario. Tiene casi 1,5 veces el diámetro del grupo de lentes frontales de un Ayrton Zonda 3FX y tiene más de 30 mm de grosor.
El resultado son haces estrechos y nítidos, un brillo de borde suave y una mezcla de colores limpios, todo en un solo dispositivo.
Esta lente no es fácil de producir. A continuación explicamos el proceso de producción real, los desafíos técnicos que resolvimos y por qué este diseño le da al Phantom Aura 760XP su rendimiento especial.
El PMMA, también llamado acrílico, es el material más común para la óptica de iluminación escénica. Deja pasar más del 92% de la luz visible y mantiene su peso ligero.
Utilizamos moldeo por inyección de precisión para fabricar nuestras lentes.
Primero secamos los pellets de PMMA durante 4 a 6 horas a entre 80 y 90 °C. Cualquier agua que quede en el material provoca vetas plateadas o burbujas que destruyen la claridad óptica.
A continuación, el material seco se calienta a entre 220 y 260 °C. Luego se inyecta en un molde de acero pulido a alta presión.
El molde se mantiene caliente entre 80 y 120 °C. Esto ayuda a que el plástico fluya de manera uniforme y reduce las marcas de tensión.
Después del llenado aplicamos una alta presión de mantenimiento durante mucho tiempo. Esto empaqueta material adicional en áreas gruesas para evitar marcas de hundimiento o huecos.
El enfriamiento lleva más tiempo porque la lente es gruesa. Luego, la pieza se expulsa con cuidado para evitar rayones en las superficies ópticas.
Los sistemas de canal caliente mantienen el material fundido para que la lente grande se llene uniformemente sin líneas de soldadura.
Nuestra lente es mucho más grande y gruesa que las ópticas típicas de iluminación de escenario. Esto crea varias dificultades reales.
El diámetro es casi 1,5 veces mayor que el del grupo delantero del Ayrton Zonda 3FX. Con más de 30 mm de espesor, el centro se enfría mucho más lentamente que los bordes. Esto provoca marcas de hundimiento, deformación y tensión interna que desvía la luz de manera desigual.
Debemos utilizar una presión de sujeción alta durante mucho tiempo para llenar el centro grueso. Esto hace que el tiempo del ciclo sea mucho más largo y reduce la eficiencia de la producción.
La temperatura del molde debe permanecer alta para reducir las marcas de flujo y la birrefringencia. Pero el calor intenso hace que el plástico se adhiera al molde. Para solucionar este problema necesitamos revestimientos de molde especiales y canales de refrigeración precisos.
El diseño del molde y el costo de inversión del molde son muy altos debido al gran tamaño y la estructura gruesa. Trabajamos junto con grandes empresas que tienen la capacidad de producción adecuada. Las pequeñas fábricas de lentes no pueden fabricar estos lentes.
El diseño del canal caliente es fundamental. Cualquier diferencia de temperatura crea líneas de soldadura o colores desiguales. Usamos colectores balanceados para mantener el flujo uniforme.
El desmoldeo es complicado. La gran superficie aumenta el riesgo de que se pegue. Utilizamos superficies pulidas a espejo y sistemas de expulsión suaves para proteger el acabado óptico.
Al principio, el precio de las piezas buenas era bajo. Después de muchos ajustes realizados por técnicos cualificados alcanzamos un mayor rendimiento y una mejor eficiencia.
Podríamos haber usado varias lentes pequeñas como muchas otras marcas. Esto es más fácil y económico.
Elegimos la lente única grande porque ofrece tres beneficios claros.
En primer lugar, crea imágenes extremadamente nítidas con ángulos de haz estrechos. En segundo lugar, produce un brillo natural en los bordes similar al de las luminarias de alta gama. En tercer lugar, mejora la transmisión de la luz y la consistencia del color en toda la luminaria.
La lente grande y gruesa reduce la pérdida de luz. También ayuda a que los colores se mezclen suavemente. La atenuación permanece sin parpadeos. Estas mejoras permiten que el Phantom Aura 760XP ofrezca tres efectos premium en una sola unidad.
Trabajamos con fábricas experimentadas porque la lente hace que el dispositivo destaque. Se ve y funciona como tres luces de alta gama combinadas.
La lente Phantom Aura 760XP muestra que el moldeado avanzado de PMMA puede resolver problemas reales para los diseñadores de iluminación.
Es más grande, más gruesa y más difícil de fabricar que casi cualquier otra óptica de iluminación de escenario.
Pero el trabajo adicional proporciona haces más nítidos, un brillo de borde más rico y un mejor valor.
Empresas de alquiler, teatros y discotecas obtienen resultados profesionales sin el elevado coste habitual.
Estamos listos para compartir más detalles o muestras con socios que quieran este tipo de rendimiento. Contáctenos para ver qué puede hacer esta lente por sus espectáculos.
