Figura 1: Vista ampliada de un sistema de lentes de proyector LED típico. Este diagrama muestra cómo funciona una lente óptica acrílica con el conjunto de LED, el reflector y otros componentes para dar forma y dirigir la luz con precisión, exactamente lo que hace posible la iluminación LED de alto rendimiento.
Las lentes ópticas acrílicas (PMMA) son los héroes anónimos de la iluminación LED moderna. Estos componentes cristalinos controlan los haces de luz, maximizan el brillo, eliminan el deslumbramiento y mejoran drásticamente la eficiencia energética en farolas, reflectores, faros de automóviles y accesorios de interior.
A diferencia del vidrio (más pesado y caro) o del policarbonato (un poco menos transparente), el acrílico de grado óptico ofrece una transmisión de luz del 92 al 93 % , un diseño liviano y una producción en masa rentable. Todo el proceso gira en torno al moldeo por inyección ultrapreciso , una tecnología que convierte gránulos de plástico en bruto en superficies ópticas perfectas con una precisión de fracciones de micrómetro.
A continuación se ofrece un vistazo claro, paso a paso, de cómo se fabrican estas lentes de alto rendimiento.
El corazón de cada lente es PMMA de grado óptico (más comúnmente Mitsubishi VH001 o grados equivalentes de alta pureza).
Por qué es perfecto para LED:
Claridad extremadamente alta (>92% de transmisión con 3 mm de espesor)
Excelentes propiedades de flujo para superficies complejas de forma libre
Fuerte resistencia a los rayos UV para uso en exteriores
Bajo costo y reciclable
Alternativas cuando sea necesario:
Policarbonato (PC) para una mayor resistencia al calor (hasta 110–120 °C)
Goma de silicona líquida (LSR) para lentes diminutas directamente sobre el chip LED
Vidrio para aplicaciones ultra premium
Paso previo crítico: el PMMA debe secarse a una temperatura de 80 a 90 °C durante 3 a 6 horas hasta que la humedad esté por debajo del 0,04 %. Incluso un contenido mínimo de agua provoca rayas plateadas, burbujas o coloración amarillenta, defectos que arruinan el rendimiento óptico.
El molde es donde ocurre la magia y la mayor inversión. Un molde de lente óptica debe producir superficies más lisas que un espejo (Ra < 0,0002 μm) sin líneas de flujo visibles ni marcas de soldadura.
Principios clave de diseño:
Compensación de contracción : el PMMA se contrae entre un 0,4% y un 0,7%; la cavidad del molde está sobredimensionada con precisión.
Espesor de pared uniforme : evita la deformación y la tensión interna (grosor típico de la lente de 0,6 a 3,8 mm).
Compuertas de ventilador grandes : garantiza un llenado suave sin chorros ni líneas de soldadura.
Canales de enfriamiento avanzados : control uniforme de la temperatura para minimizar la birrefringencia (distorsión de la luz inducida por el estrés).
Superficies ópticas de forma libre : diseñadas en ZEMAX o LightTools basadas en el chip LED exacto (CREE, OSRAM, etc.) para un control perfecto del haz.
Material del molde: acero sueco S136 con acabado de espejo, endurecido a 55 HRC y luego torneado con diamante en máquinas de ultraprecisión (p. ej., Precitech Nanoform).
Flujo de desarrollo: Simulación óptica → Análisis de flujo de molde (flujo, alabeo, birrefringencia) → Mecanizado de precisión → Moldeo de prueba → Refinamiento iterativo.

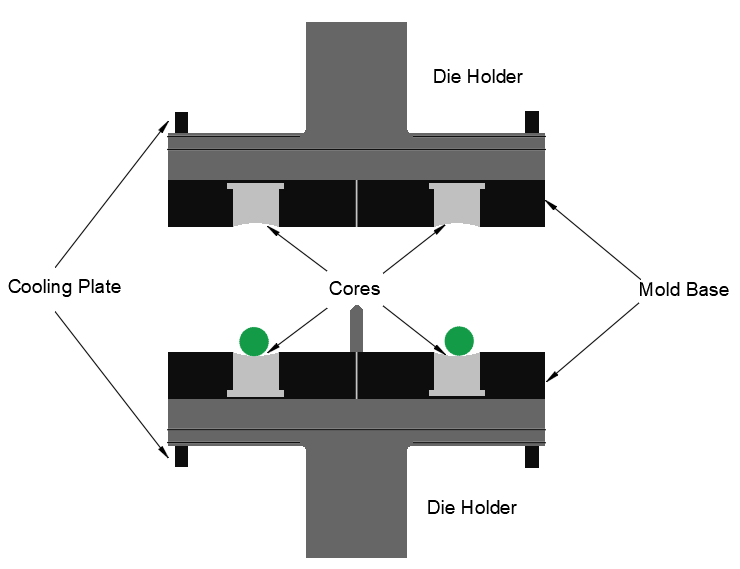

Figura 2: Estructura del núcleo del molde de precisión
El corazón del molde (placas de enfriamiento y núcleos ópticos) garantiza que cada lente quede perfectamente plana y sin tensiones.
La fabricación real sigue un ciclo de moldeo por inyección estrictamente controlado:
Cierre del molde
Inyección : se inyecta lentamente PMMA derretido (200–260 °C) y luego se envasa a alta presión.
Presión de retención : evita marcas de hundimiento y mantiene la precisión óptica.
Enfriamiento : enfriamiento uniforme mientras la pieza se solidifica.
Apertura y expulsión del molde : extracción robótica para evitar rayones.
Técnicas especiales para LED:
Alta temperatura del molde (60–90 °C) + inyección en varias etapas para reducir la birrefringencia
Tiempos extendidos de empaque y enfriamiento
Recocido postmoldeado para aliviar la tensión residual.
Pulido con vapor o llama para una máxima claridad de la superficie.

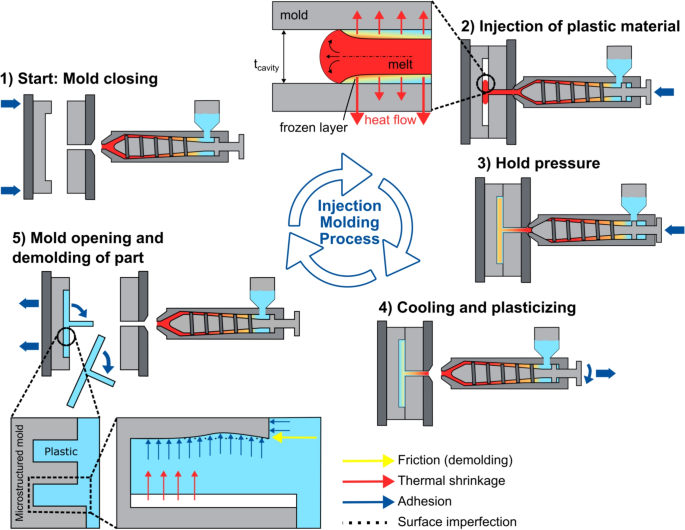

Figura 3: El ciclo completo de moldeo por inyección
Cada segundo cuenta: la temperatura, la presión y el tiempo precisos convierten los gránulos transparentes en lentes ópticas impecables.
Máquinas de inyección: Prensas de alta gama de grado óptico (Arburg, Engel, Toshiba, etc.) con control multietapa.
Sistemas auxiliares: Controladores de temperatura de moldes de precisión, secadores deshumidificadores y robots de seis ejes.
Medio ambiente: sala limpia clase 10.000; Los operadores usan trajes, guantes y máscaras antiestáticos. El polvo es el enemigo público número uno.

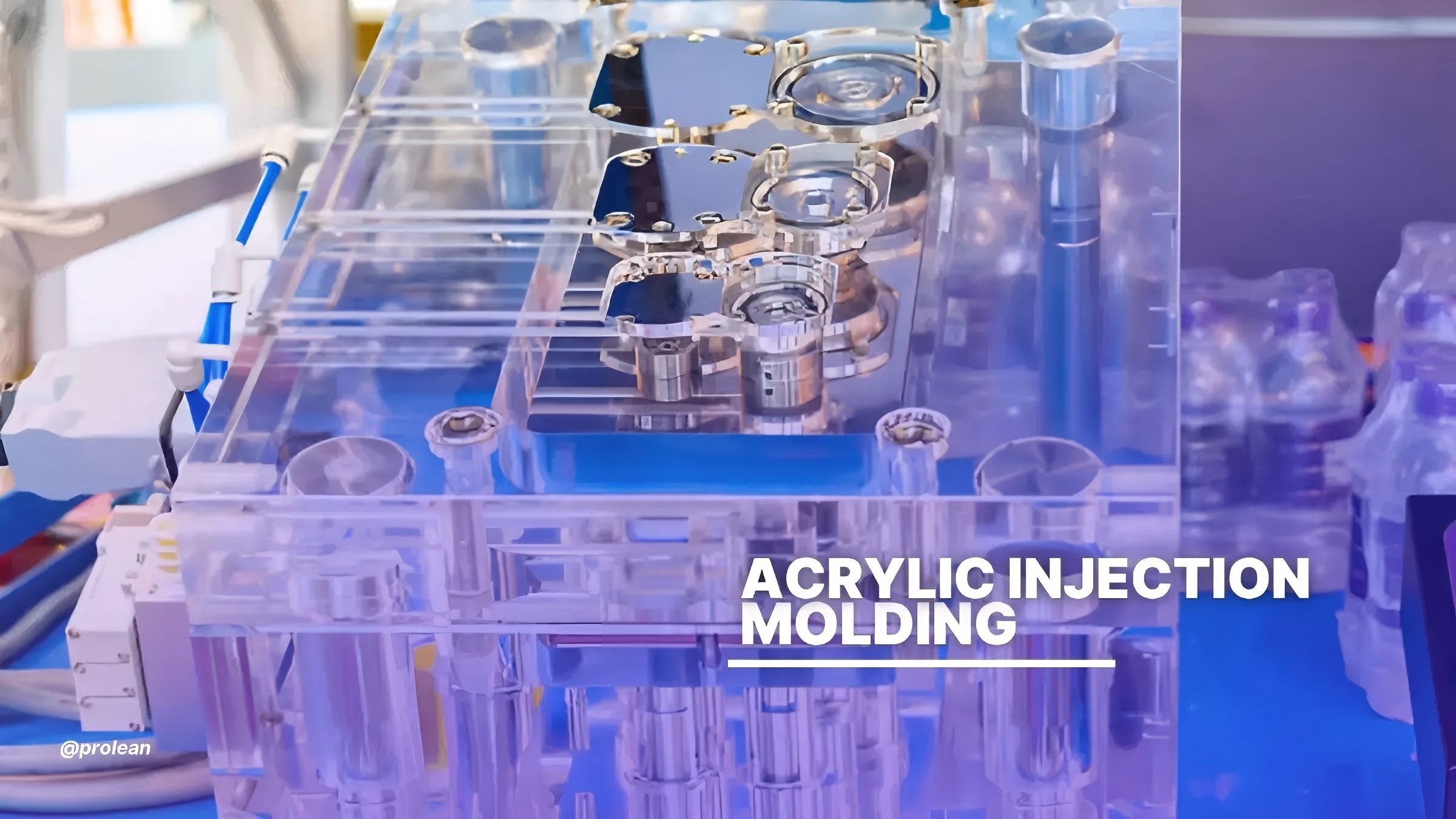

Figura 4: Molde de inyección de acrílico de grado óptico real
Un molde transparente de múltiples cavidades en acción: cada cavidad produce lentes idénticas de alta precisión.
Con procesos optimizados, las tasas de rendimiento superan habitualmente el 90 % en volumen de producción.
Desafíos y soluciones comunes:
Manchas negras/amarillento → Secado estricto + control de temperatura
Deformación → Enfriamiento uniforme + Simulación de flujo de molde
Birrefringencia → Alta temperatura del molde + llenado lento + recocido
Defectos superficiales → Sala blanca + manipulación robótica
Cada lote se inspecciona al 100 % con escáneres ópticos, medidores de tensión y probadores de ángulo de haz antes del embalaje antiestático.
Una lente acrílica perfectamente fabricada puede aumentar la eficiencia del sistema entre un 10% y un 30%, reducir el consumo de energía y prolongar la vida útil del LED. Es por eso que las marcas líderes en iluminación invierten mucho en herramientas de precisión y control de procesos.
Desde pellets en bruto hasta farolas de millones de lúmenes, cada lente óptica acrílica es el resultado de la ciencia, la ingeniería y una meticulosa artesanía.
